電子皮帶秤是一種由稱重傳感器、測速傳感器、儀表、秤架組成的在線動態稱重裝置，其中，秤架是皮帶秤的傳力裝置，簡化秤架結構、降低重量、優化結構是提高皮帶秤計量精準度和穩定性，降低安裝和維護工作量的重要措施。

電子皮帶秤的秤架結構采用模塊式設計結構，也就是模塊式電子皮帶秤，可以很好地簡化皮帶秤的結構和安裝設計，達到高精度、高穩定性的計量要求，減少安裝與維護工作量，是皮帶運輸物料動態計量的結構簡化與技術創新，有利于使皮帶秤發揮更大作用和價值，滿足皮帶秤高精度、安裝維護簡單方便的應用需求。

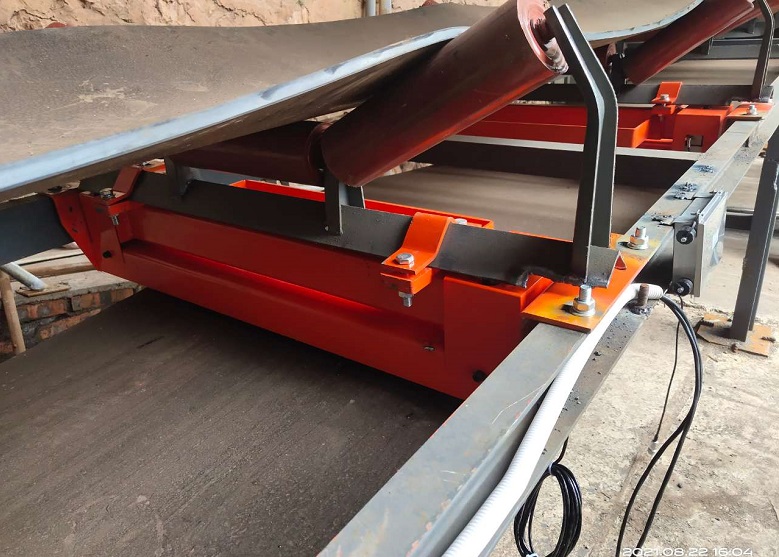

模塊式電子皮帶秤的技術結構特點：

（1）及兩托輥設計成一個獨立的計量元件，兩組計量托輥?zhàn)鳛橐粋€單一的計量單元使用。一組計量模塊（單元）使用了四只高精度稱重傳感器支承計量托輥，可以提高重量信號采集的準確度。

（2）兩組或多組計量模塊可以等距離使用，計量模塊之間是相互獨立的，沒有橫梁、杠桿連接，某一計量模塊無法工作時，其他計量模塊可正常完成計量，提高了計量穩定性。

（3）計量模塊采用高精度數字稱重傳感器，抗干擾能力強，信號傳輸距離遠。傳感器的受力面向傳感器的安裝面靠近，縮小了安裝位置，哈可以有效彌補支點摩擦力矩和皮帶偏載時對計量托輥位移的影響，大大提高稱量精度、環境適用能力和使用時的穩定性。

（4）模塊式電子皮帶秤結構，安裝更為簡單方便。計量模塊的安裝或更換，只需將元部件取下后用螺栓或傳感器支架進行連接固定于秤架，定位后再焊接，牢固可靠。降低了整體式皮帶秤的設計使用難度，現場維護更換方便。

（5）使用模塊式電子皮帶秤靈活性、可擴展性更高，可根據用戶對計量精度的要求，進行多組安裝，形成單端或多段計量的計量機構。用戶在使用中，若現場實際工藝變更，后續需要更高更穩定計量精度，需要延長稱重區域而增加計量模塊時，無需重新購置安裝一臺全新的皮帶秤，可根據托輥間距增加一段或多段計量模塊，即可形成一臺具有多段計量模塊的整體計量機構，提高現場應用改造的靈活性。

經過實際應用表明，模塊化電子皮帶秤結構簡單、體積小型化，計量精度和穩定性更高，運輸安裝簡單方便，檢修維護工程量小，應用環境適應能力更強。
